SMAG – Équipements de converting
Plateforme multi-procédés ICON pour façonnage post-impression numérique, et la production d’étiquettes type logistique + planches A4
La ICONVERT fait partie de la plateforme multi-procédés ICON pour le façonnage d’étiquettes, et elle intègre un large choix de modules d’impression et de façonnage entièrement servo motorisé.
La ligne ICONVERT est, entre autres, dédiée au façonnage post-impression numérique (embarquant de l’Impression Flexographie, Dorure à froid, pelliculage, découpe…), et peut travailler hors ligne ou en ligne (via un module de synchronisation). La ligne ICONVERT se compose à l’infini pour des solutions adaptées à chaque application de marché. La plateforme est également modulaire et compatible en rétrofit avec tous les modules de la gamme ICONCEPT (comme les postes de Dorure à chaud et Sérigraphie) et ICONTROL (section de contrôle).
Elle est également utilisée comme machine d’impression Flexographie et de découpe (multi postes pour découpe dessus, dessous, découpe feuille) pour les marchés de la logistique, de la planche A4…
Elle peut intégrer jusqu’à 4 groupes d’impressions flexographies et 4 groupes de découpe. On peut y connecter d’autres modules de la gamme comme des rembobineurs non-stop, stackers…
Procédés de façonnage et de finition
- Débobineur en version Compacte ou Large avec 3 diamètres disponibles (850 / 1000 / 1200 mm).
- Pré disposition sur débobineur pour recevoir Traitement Corona et nettoyage de bande.
- Groupe de découpe en version servo rotative et semi-rotative, ou découpe à plat type DGV.

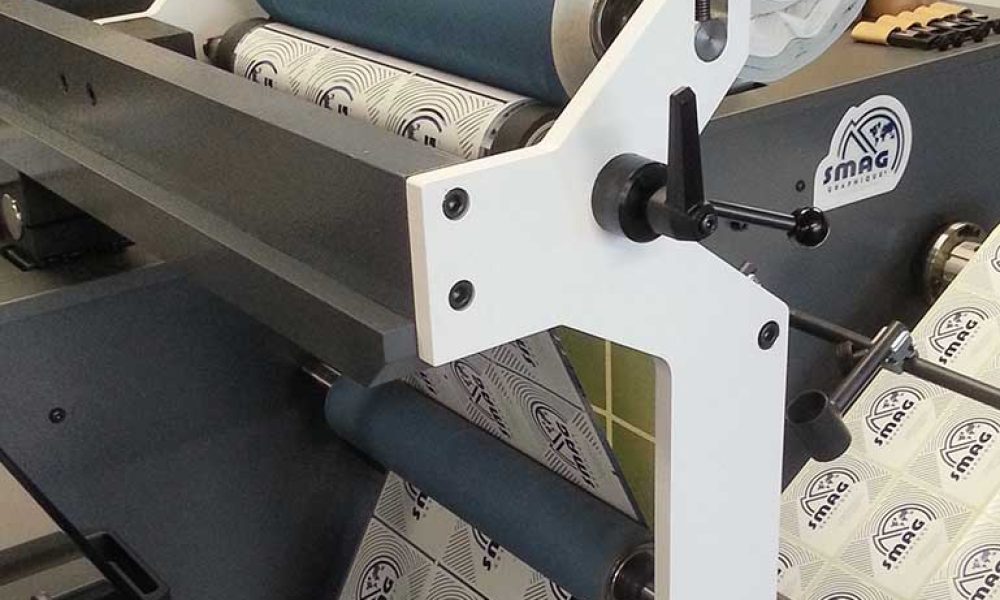

- Échenillage avec bras presseur et système type Snow Ball.
- Module de visualisation, d’inspection et de contrôle 100 % avec une large

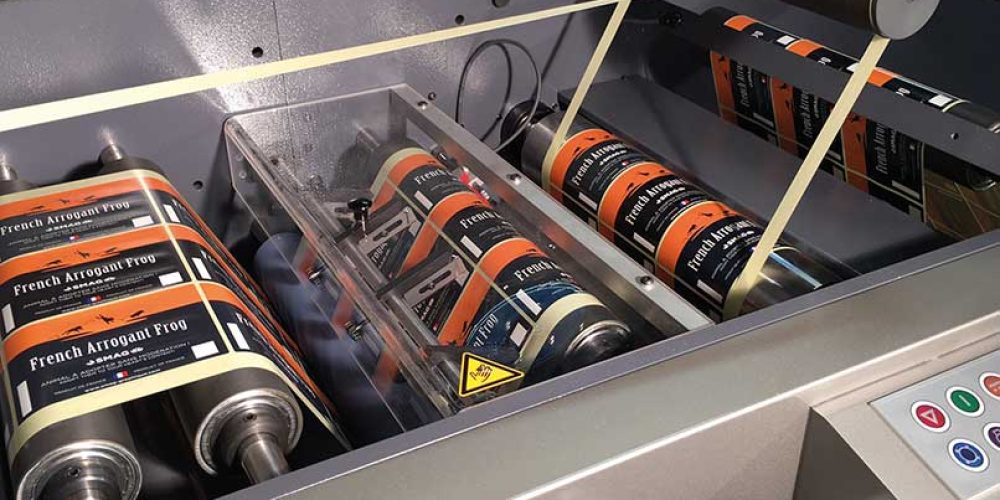

gamme de caméras disponible. - Groupe de refente au choix avec cassette interchangeable couteaux contre- couteaux ou rasoirs, couteaux à pression, refente par le dessous pour découpe des rives (underscoring), ou couteaux contre-couteaux avec positionnement automatique.
- Rembobineur 1 ou 2 arbres pour rembobiner les produits finis en mode simultané ou alterné.
- Rembobineur semi-automatique avec barillet 2 arbres.
- Rembobineur non-stop à 2 arbres.
- Sortie feuilles avec convoyeur.
Procédés d’impression et de transformation
- Groupe d’impression flexographie disponible en version rotatif mécanique, servo rotatif ou servo semi-rotatif avec systèmes de séchage UV / LED / air chaud / IR.
- Delam / relam pour le groupe flexographie. avec impression sur la colle.
- Pelliculage et dorure à froid pour le groupe flexographie.
- Pelliculage sur rail.
- Impression jet d’encre pour impression variable.
- Applications pour étiquettes coupons, livrets et dépose d’étiquettes.
- Système de dépastillage.
Ligne compacte ICON pour façonnage post-impression

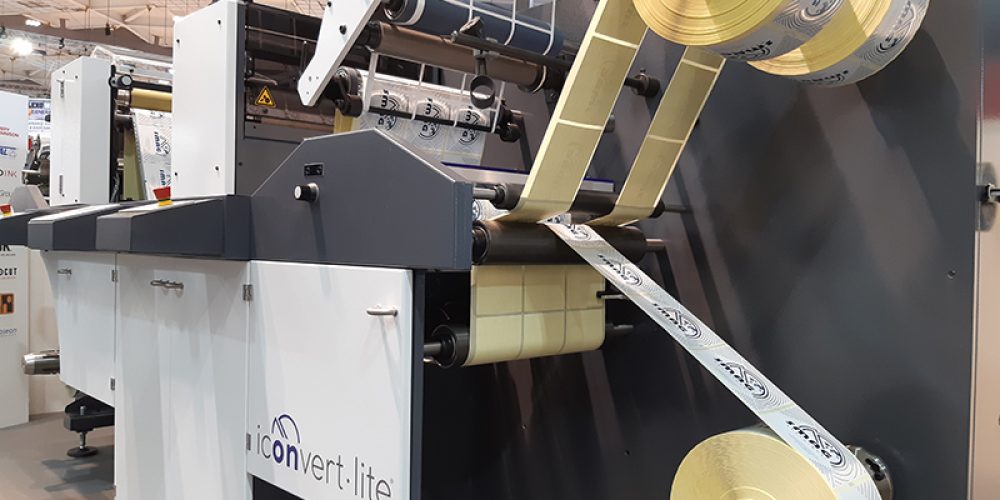

La ligne ICONVERT•LITE est une solution compacte issue de la plateforme ICON pour le façonnage d’étiquettes post-impression. Sans compromis sur la qualité et performances vis à vis de son homologue modulaire ICONVERT, cette machine a été développée pour répondre aux besoins d’une machine d’entrée de gamme plus compacte et moins évolutive, mais plus attractive économiquement. La ligne ICONVERT•LITE est par conséquent dédiée au façonnage post-impression et peut travailler hors ligne ou en ligne avec des presses d’impression numérique.
Procédés de façonnage et de finition
- Débobineur version compacte avec prédisposition pour traitement Corona.

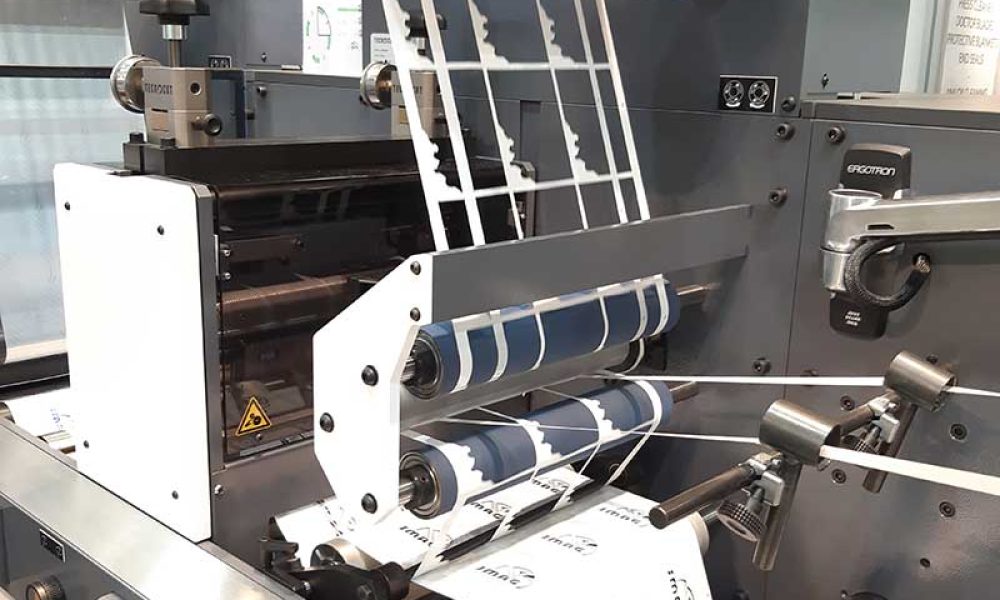

- Découpe en version servo rotative et semi-rotative.
- Manomètre de pression en standard.
- Contre-partie variable en option.
- Échenillage avec bras presseur.
- Groupe de refente par lames rasoirs.
- Rembobineur 1 ou 2 arbres pour rembobiner les produits finis en mode simultané ou alterné.
Procédés d’impression et valeur ajoutée
- Groupe flexo disponible en version rotatif mécanique ou servo rotatif, ou servo semi- rotatif.
- Systèmes de séchage UV / LED.
- Pelliculage et dorure à froid.
Plateforme multi-procédés ICON pour contrôle et reconditionnement
ICONTROL est la gamme dédiée aux fonctions de contrôle, d’inspection et de reconditionnement des étiquettes ainsi que de l’emballage flexible. Cette gamme intègre un très large choix de modules issus de la plateforme ICON.
La ligne ICONTROL se compose à l’infini pour des solutions adaptées à chaque application de marché. Cette plateforme est également modulaire et compatible en rétrofit avec tous les modules de la gamme ICONCEPT et ICONVERT.
Procédés de façonnage et de finition
- Débobineur version compacte avec prédisposition pour traitement Corona.
- Découpe en version servo rotative et semi-rotative.
- Manomètre de pression en standard.
- Contre-partie variable en option.
- Échenillage avec bras presseur.
- Groupe de refente par lames rasoirs.
- Rembobineur 1 ou 2 arbres pour rembobiner les produits finis en mode simultané ou alterné.
Procédés de contrôle et d’inspection 100 %
- Du simple contrôle visuel, avec cellules jusqu’à l’inspection 100 %.
- Lecture de signet et raccord.
- Module de visualisation, d’inspection et de contrôle. Comprenant une Seconde table de contrôle équipée de 2 presse-papiers pneumatiques et un arbre de rembobinage des déchets.

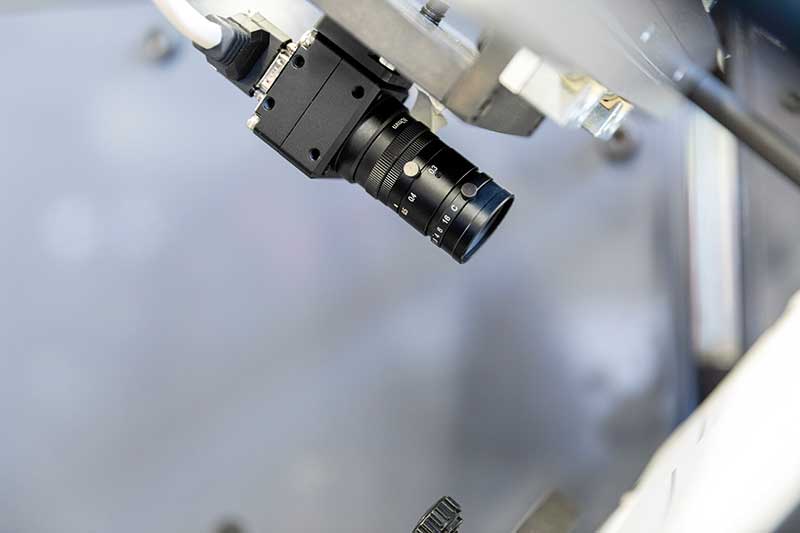

- Inspection 100 % par caméra BST Nyquist ou EL (ou autres modèles), pour le contrôle de l’impression, variation de couleurs, données variables…
Procédés d’impression de données variables
- Modules de marquage et de numérotation recto / verso.
- Module d’impression jet d’encre avec séchage UV ou LED.
Reconditionneuse - Rembobineuse
(C4R+)

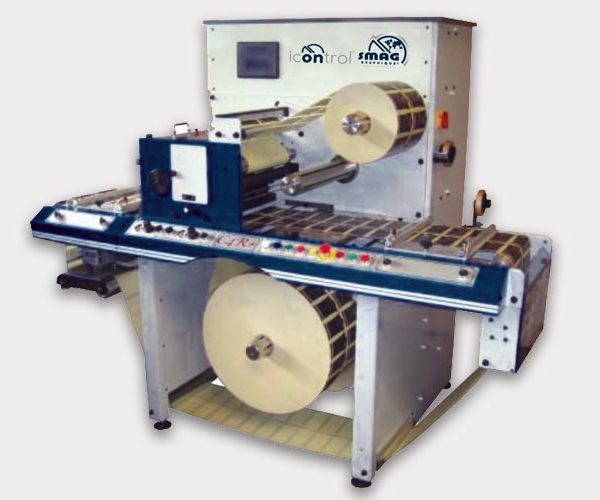

La Icontrol lite (aussi référencée sous C4R+) est une reconditionneuse et elle permet :
- de refendre via un large choix de solutions de refente.
- de contrôler, à l’aide de cellules ou d’une caméra d’inspection 100%, et d’arrêter les défauts sur une table de raccordement.
- de rembobiner, sur un arbre, deux arbres ou un barillet semi- automatique des rouleaux de longueur ou nombre d’étiquettes préalablement sélectionnés.

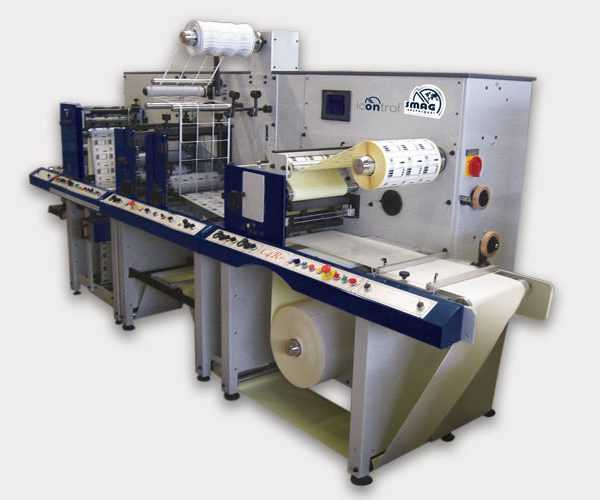

Machine de découpe et de transformation
D (COMET +)
La Icontrol lite D (COMET+) offre de multiples fonctions :
- Reconditionneuse / Contrôleuse avec poste(s) de découpe rotatif (de 1 à 3 postes de découpe).
- Impression via poste(s) flexographie rotatif, découpe d’étiquettes et façonnage (bobine à bobine ou bobine à feuille).
Chaque configuration de machine est disponible en deux laizes 350 mm et 420 mm, mais également complètement modulaire et évolutive.
Reconditionneuse-rembobineuse
CLASSIQUE
NEPTUNE

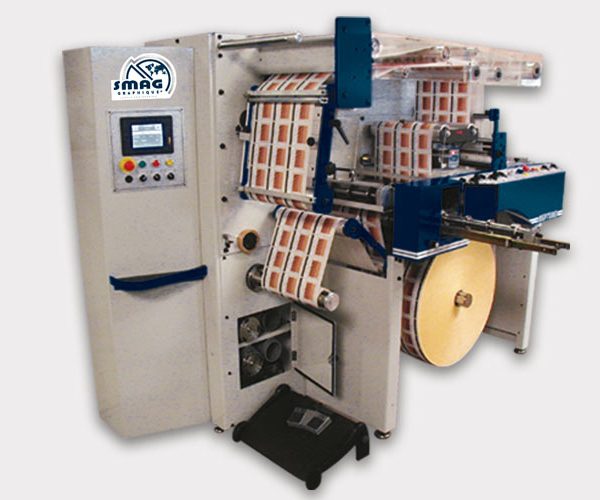

La NEPTUNE est une reconditionneuse en version assise et elle permet :
- de refendre en aspirant les rives,
- de contrôler, à l’aide de cellules ou d’une caméra d’inspection 100%, et d’arrêter les défauts sur une table de raccordement,
- de rembobiner, sur un arbre, des rouleaux de longueur ou nombre d’étiquettes préalablement sélectionnés.

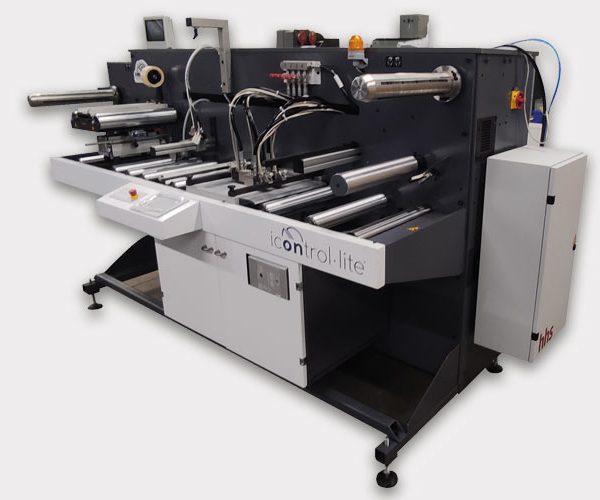

Solution d’impression braille numérique
CLASSIQUE VEGA Braille Icontrol lite Braille
Principes de base du braille
- Développé en 1825 par le Français Louis Braille.
- 6 points, disposés en deux colonnes de trois points.
- Quelques différences entre les différentes langues nationales.
- Les lecteurs expérimentés peuvent lire 100 mots par minute, les lecteurs voyants environ 250 à 300 mots par minute.
EN 15823 comme recommandation pour les industries pharmaceutiques et de l’emballage
Principes de la Vega Braille développée avec la technologie HHS Baumer XTEND 3
Principe de fonctionnement
- Au moyen d’une tête équipée de 6 valves actionnées électriquement, un vernis UV à faible viscosité est appliqué sous forme de points sur un substrat, puis durci.
- Chaque tête d’impression peut imprimer simultanément 2 lignes de Braille, police de caractères Marburg Medium.
- La tête d’application peut être régulée en température afin de réguler la viscosité du vernis et de la maintenir constante.
Vernis UV
- Le vernis UV durcit par une réaction chimique (polymérisation) via une lampe UV.

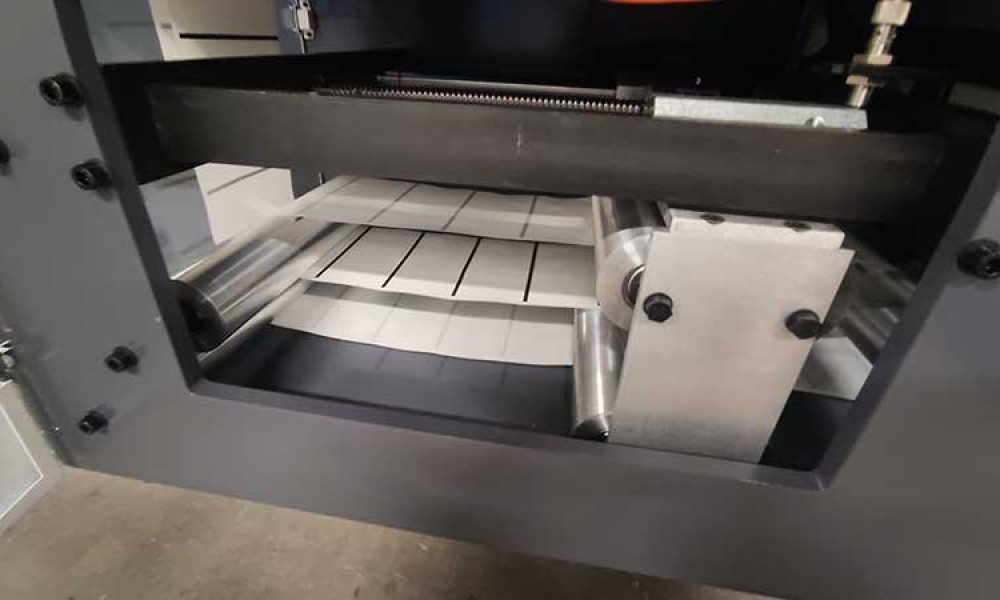

- Un chariot de compensation asservi, lors de l’arrêt de la machine, va avancer la bande en avant et en arrière sous la section UV afin d’éviter toute gâche.
Avantages
- Impression à la demande, pas de clichés ou d’outillage.
- Intégration du logiciel.
- Temps de mis en route rapide et pas de gâche…
Recontionneuse Servo compacte multifonctions
CLASSIQUE VEGA gen. II : Icontrol lite type V

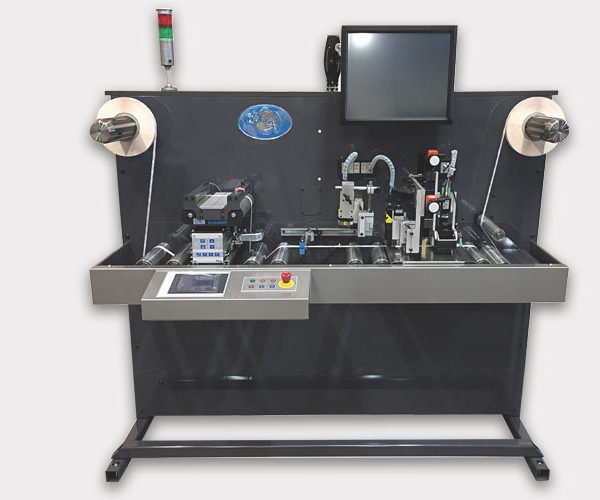

La VEGA offre, entre autre, les possibilités suivantes :
- Débobiner et rembobiner de droite à gauche, et inversement, en intérieur ou extérieur (sens de rotation réversibles des axes).
- Revenir la bande en arrière par une simple action sur le panel.
- Compter ou décompter le nombre d’étiquettes, donc subdiviser une bobine-mère en bobineaux.
- Contrôle via une caméra d’inspection 100%. Si un défaut est détecté, la VEGA II arrêtera automatiquement ce dernier sur la table de contrôle.
- Travail en mode pas à pas pour des applications de contrôle, d’encodage ou autres.
- Intégration de solutions d’impression jet d’encre, d’impression numérique, impression braille…
