Gamme de solutions et équipements Luster

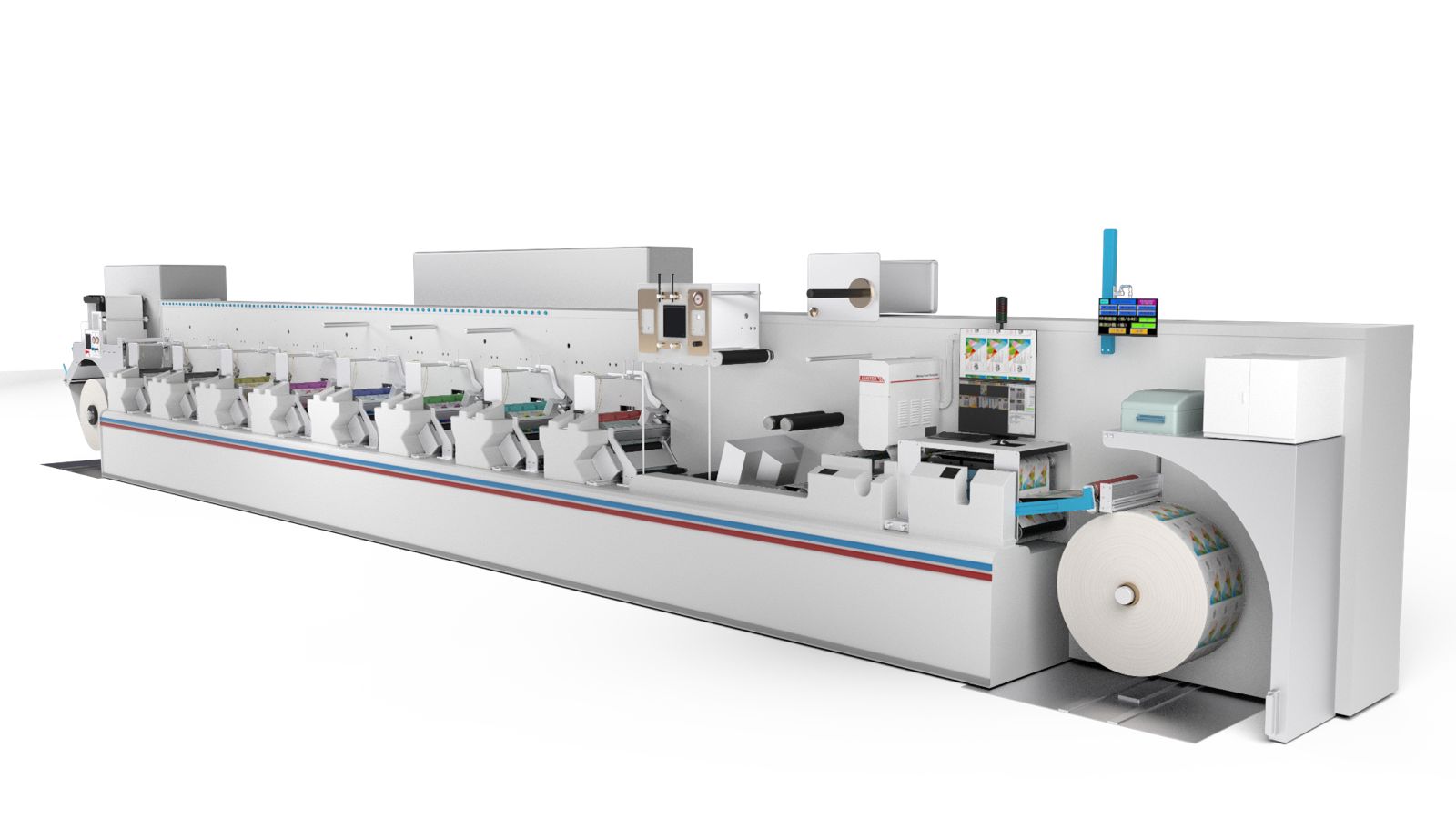

LabelHERO-P – Inline 100% Inspection System pour presse d’impression
100% Quality Control, Inline & Real-Time
Conçu pour presses flexo, letterpress et numériques, le LabelHERO-P assure une inspection 100% en ligne des étiquettes et applications narrow web.
Objectif : réduction des déchets, baisse des coûts de production, amélioration de l’efficacité.
Points forts
Puissance d’inspection
- Détection fiable de tous types de défauts : impression manquante, taches, décalage, variations couleur, découpe/embossage incorrects, codes variables, etc.
- Compatible avec tous substrats, y compris transparents, métallisés et “clear-on-clear”.
Simplicité & rapidité
- Zéro perte au démarrage : 1 seule image de référence suffit.
- Auto-setup, tolérances enregistrées, interface intuitive pour une utilisation facile par tous les opérateurs.
Analyse & reporting qualité
- Rapport détaillé après chaque job : statistiques, images des défauts, cartes de distribution.
- Données archivées jusqu’à 6 mois pour suivi et amélioration continue.
Contrôle “All-in-One”
- Alarmes & surveillance temps réel au pixel près.
- Fonction live web monitoring intégrée → pas d’investissement supplémentaire requis.
Caractéristiques principales
- Applications : étiquettes cosmétiques, alimentaires, boissons, pharma, vins & spiritueux, santé.
- Matériaux : opaques, transparents, métallisés, clear-on-clear.
- Laizes disponibles : 330mm, 450mm, 520mm (autres sur demande).
- Vitesse max : 200 m/min.
- Défauts détectés :
- Classiques : taches, impression manquante, décalages, erreurs de découpe, variations couleur, etc.
- 3D (option) : bulles, rayures, excès de colle, défauts de vernis ou pelliculage.
- Options : inspection données variables, contrôle couleur, comparaison PDF, intégration workflow.
Résumé commercial :
Le LabelHERO-P combine performance, simplicité et polyvalence. C’est la solution idéale pour les imprimeurs exigeant une qualité zéro défaut avec un retour sur investissement rapide.
LabelHERO-F – Inspection finale intégrée offline sur reconditioneuse
Contrôle qualité 100% en fin de production
Intégré à une reconditioneuse, le LabelHERO-F assure un contrôle qualité 100% sur les bobines finies, garantissant une vérification finale avant livraison. Cela permet de réduire les rejets clients et les réclamations. Avec une vitesse pouvant atteindre 300 m/min, il optimise l’efficacité de production tout en détectant l’ensemble des défauts d’impression, défauts 3D et défauts liés aux données variables : impression manquante, taches, décalage, texte cassé, variation de couleur, bulles, rayures, excès de colle, etc.
LUSTER propose également ses propres rembobineurs-fendeurs afin d’offrir une plateforme tout-en-un, performante et parfaitement supportée.
Caractéristiques principales
Performance d’inspection élevée
- Inspection réelle 100% de tous types de défauts d’impression et défauts 3D (vernis, pelliculage…).
- Détection efficace des étiquettes clear-on-clear, hautement réfléchissantes et autres supports exigeants.
Système optique facile à changer
- Design unique en “tiroir” permettant de changer rapidement sources lumineuses et caméras.
- Adaptabilité maximale aux différents produits et substrats, améliorant la polyvalence et l’utilisation du système.
Fonctions avancées intégrées
- Classification des défauts.
- Gestion couleur.
- Inspection des données variables.
- Validation PDF (job proof).
Simplicité d’utilisation
- Une seule image de référence nécessaire pour le calage.
- Démarrage possible dès le mètre zéro.
- Fonctions automatiques de configuration pour faciliter la tâche des opérateurs.
- Sauvegarde et réutilisation des travaux précédents pour répétitions rapides.
LabelHERO-F – Spécifications techniques
Modèle LabelHERO-F
Applications Étiquettes de soins personnels et cosmétiques, étiquettes alimentaires, étiquettes santé & médicales, boissons, vins & spiritueux haut de gamme, étiquettes pharmaceutiques et autres applications narrow web.
Types de matériaux
- Opaques
- Transparents
- Réfléchissants
- Étiquettes clear-on-clear
Types de défauts détectés
- Défauts classiques : tache, dépôt d’encre, manque d’impression, mauvais repérage, découpe ou dorure incorrecte, texte cassé, variation de couleur, objets étrangers, etc.
- Défauts 3D : bulles, rayures, excès de colle, défauts de vernis et de pelliculage, etc.
Laize supportée
- 330 mm
- 370 mm
- 450 mm
- 520 mm
Options caméras
- Caméra couleur linéaire 4K et 8K
- Caméra monochrome linéaire 4K et 8K
Inspection de données variables (en option)
- Codes-barres : CODE128, CODE39, CODE93, EAN8, EAN13, UPCA, UPCE, ITF, CODABAR
- Codes 2D : QR Code, DataMatrix (DM), PDF417
- OCR, OCV
- Numéros de séquence
Autres modules disponibles
- Alarmes visuelles et sonores
- Rapports qualité et analyses
- Inspection des données variables (option)
- Contrôle couleur et variations (option)
- Validation PDF (job proof) (option)
- Système de gestion de flux (workflow system)
Résumé commercial
Le LabelHERO-F est la solution idéale pour garantir une qualité irréprochable en fin de production. Son intégration avec les rembobineurs en fait un outil stratégique pour livrer des bobines 100% conformes, réduire les coûts de non-qualité et renforcer la confiance des clients.

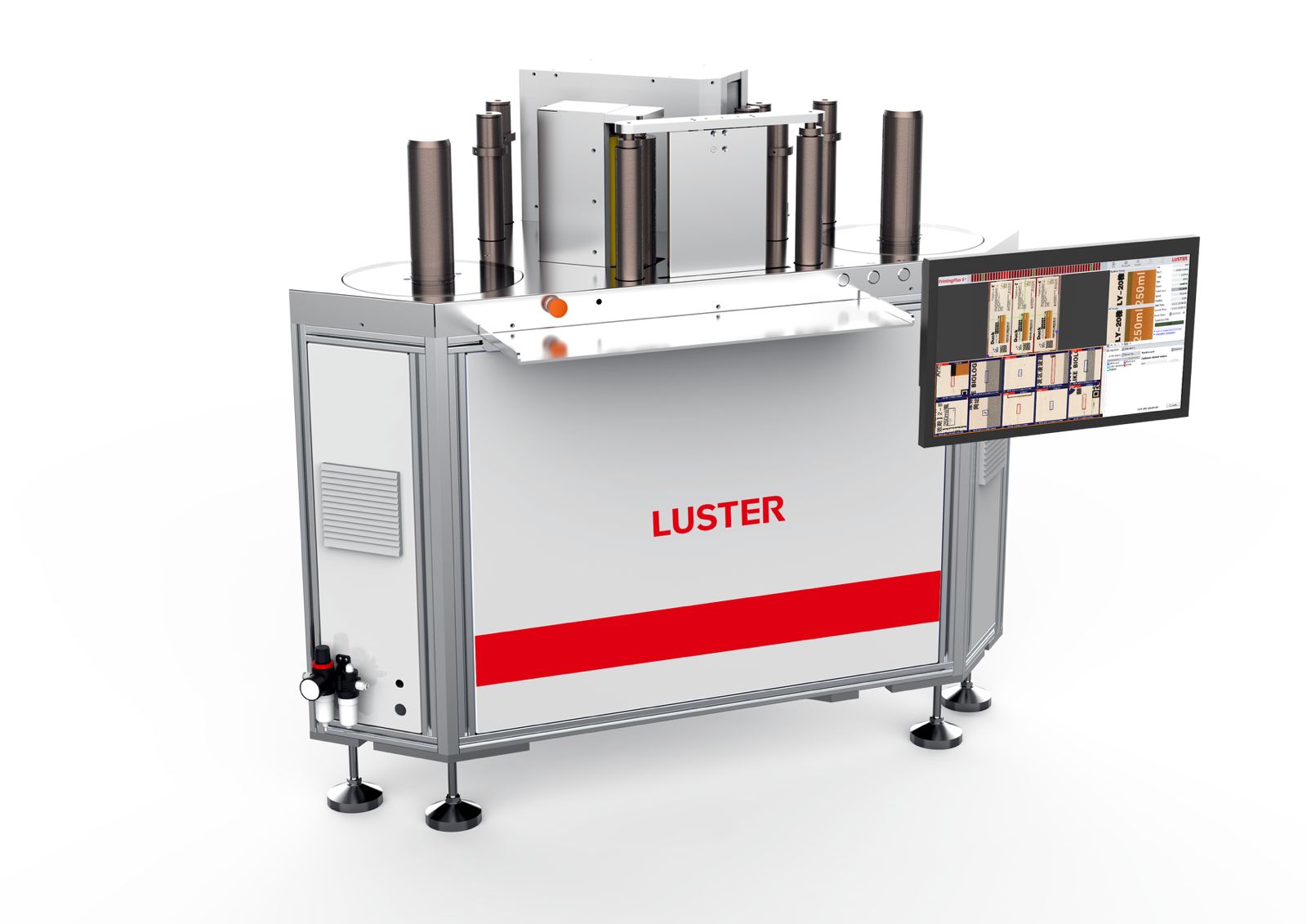

LabelTANK-220T – Séries Table Top Inspection Rewinder
Développée et fabriquée par LUSTER, la série LabelTANK-220T est une solution innovante tout-en-un spécialement conçue pour l’inspection des étiquettes narrow web en courts tirages et des étiquettes électroniques.
Elle se distingue par :
- une utilisation simple,
- un contrôle qualité précis,
- un chemin de bande court,
- et une taille compacte.
Elle remplace efficacement le contrôle manuel, augmente l’efficacité de production et réduit le gaspillage lors des changements de rouleaux ou des réglages machine. Le rembobineur est entièrement entraîné par servomoteurs, garantissant précision, longévité et faible maintenance.
L’inspection est intégrée au système LUSTER avec écran tactile, pour une utilisation intuitive et un arrêt précis sur défauts.
Caractéristiques principales
Chemin de bande court et format compact
- Dimensions : environ 1 m × 1 m × 1 m – installation facile, réglages rapides, faible encombrement.
- Chemin de bande d’environ 2 m – réduction significative du temps d’opération et des pertes de matériaux.
Solution d’inspection totalement intégrée
- Contrôle qualité 100% grâce au système d’inspection LUSTER.
- Détection des défauts d’impression : taches, repérage, variations de couleur, impressions manquantes.
- Détection des défauts de codes variables.
Utilisation intuitive
- Équipée d’un HMI à écran tactile.
- Logiciel d’inspection et commandes machine sur un seul écran.
- Interface claire et facile à prendre en main.
Solution multifonction de rembobinage
- Arrêt machine précis sur les défauts.
- Chemin de bande bi-directionnel.
- Comptage d’étiquettes et de mètres intégré.
- Les étapes “Rembobinage – Inspection – Élimination des défauts – Livraison” réalisées en un seul cycle.
Résultat : efficacité accrue, réduction des coûts de main-d’œuvre, et contrôle qualité optimisé.
LabelTANK-220T – Fiche technique
Applications
Étiquettes pour :
- Beauté & soins personnels
- Alimentaire
- Santé & médical
- Boissons, vins et spiritueux haut de gamme
- Pharmaceutique
- Autres applications narrow web et étiquettes adhésives
Types de défauts détectés
- Impression manquante
- Taches / salissures
- Bavures d’encre
- Bords déchirés (deckle edge)
- Mauvais repérage
- Défauts de dorure et de découpe
- Variation de couleur
- Précision de détection jusqu’à 0,1 mm
Performances inspection
- Largeur max. d’inspection : 220 mm
- Vitesse max. inspection : 50 m/min
- Précision min. détection (point) : 0,1 mm
- Précision de repérage : 0,1 mm
- Système d’exploitation : Windows 10, 64 bits, version anglaise
Configuration rembobineur Table Top
- Largeur bande : 25 – 220 mm (diamètre mandrin > 25 mm)
- Vitesse mécanique max. (sans inspection) : 200 m/min
- Diamètre maxi dérouleur : – (à confirmer selon options)
- Diamètre maxi rembobineur : – (à confirmer selon options)
- Mandrins dérouleur & rembobineur : mandrin pneumatique 3” (76 mm)
- Chemin de bande : 2 m
- Dimensions (L × l × H) : 1100 × 1100 × 1200 mm
- Moteurs : Full servo motors
- Fonctions de comptage : nombre d’étiquettes et métrage
- Sens d’opération : bi-directionnel (avant & arrière)

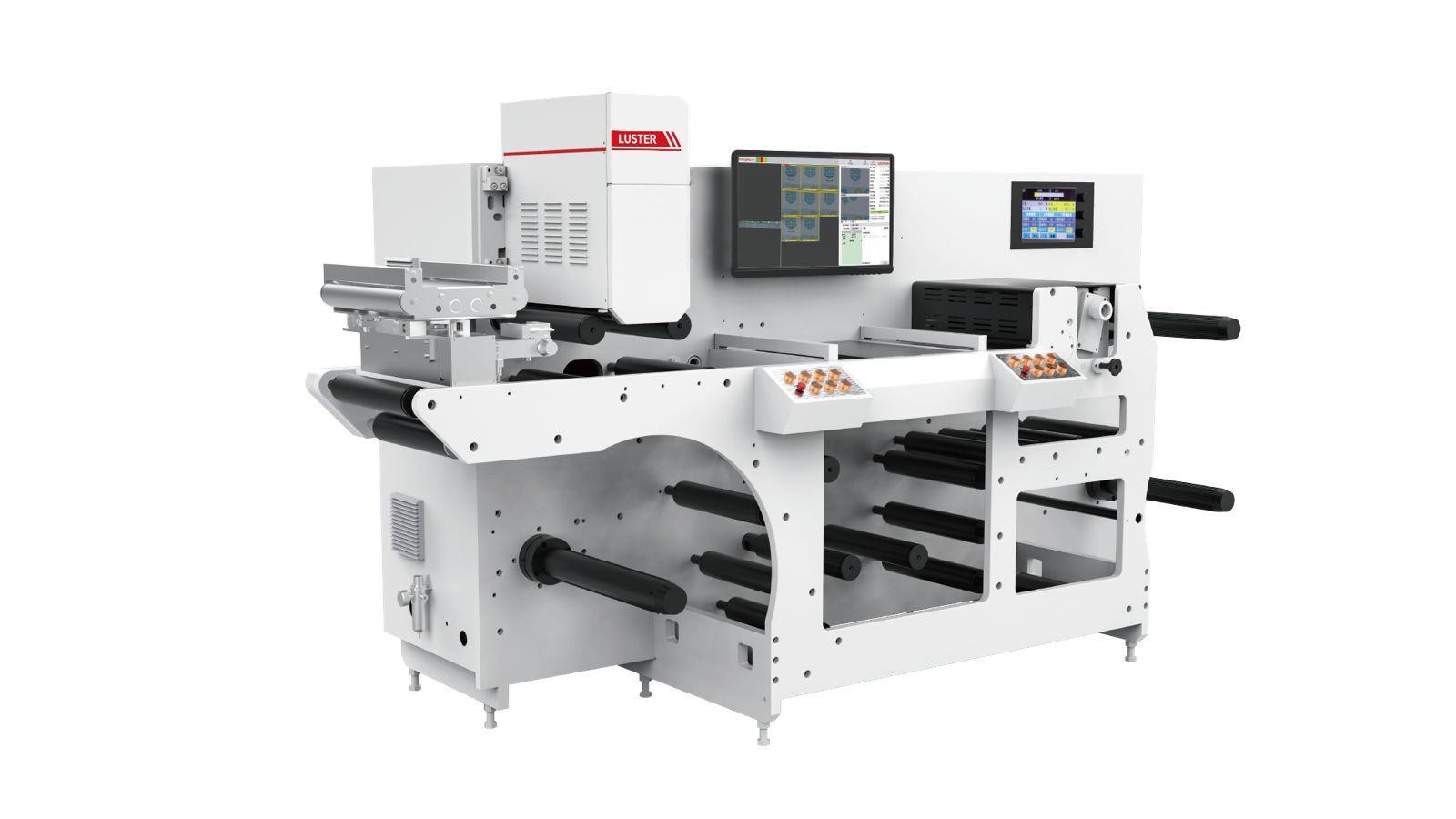

LabelTANK-330 – Reconditioneuse avec refente avec Inspection 100% LUSTER
Configuration Rembobineur & Refendeuse
- Largeur utile : 40 – 330 mm
- Épaisseur support :
- Papier : 100 – 320 µm
- Film : ≥ 40 µm
- Vitesse max. : 200 m/min
- Diamètre dérouleur max. : Ø 700 mm
- Diamètre rembobineur max. : Ø 450 mm (supérieur et inférieur)
- Mandrins : pneumatique 3’’ (Ø 76 mm)
- Précision de rembobinage : ± 0,2 mm
- Système de guidage bande : 2 guidages BST (un au dérouleur, un au rembobineur)
- Refente : 10 couteaux de coupe type cisaille (standard)
- Précision min. de coupe : ± 0,2 mm
- Précision arrêt défaut : ± 70 mm
- Comptage : métrique & nombre d’étiquettes (capteur photoélectrique Leuze – Allemagne)
- Gestion des déchets : rouleau presseur & table d’inspection avec pinces
- Contrôle tension : 15 ~ 120 N, précision ± 5 N
Composants mécaniques & électroniques
- Servos : 4 (Inovance) – dérouleur, nip, rembobineur haut et bas
- Écran tactile : Siemens
- Éléments électriques & commutateurs : Schneider
- Roulements & engrenages : NSK (Japon)
- Air comprimé : 0,4 – 0,6 Mpa
- Dimensions : 2340 × 1350 × 1200 mm
- Poids : env. 2,2 t
- Alimentation : 380 V – 50 Hz
Inspection Vision LUSTER – LabelHERO-330-F-Mp8k1
- Largeur max. inspection : 330 mm
- Vitesse max. inspection : 160 m/min
- Précision min. détection défauts : 0,03 mm²
- Mauvais repérage : ≥ 0,1 mm
- Déviation couleur : ΔE ≥ 3
- Conditions env. : 0 – 50 °C / 20 – 60 % HR
- Système d’exploitation : Windows 10, 64 bits, multilingue (anglais, français, chinois)
Défauts détectés
- Défauts courants : taches, bavures, manque impression, repérage, mauvaise découpe/estampage, écriture cassée, variation couleur, corps étrangers.
- Défauts 3D : bulles, rayures, excès de colle, défauts de vernissage/laminage.
Modules inspection inclus
- Inspection logicielle Vision Print 7 (anglais, chinois, français)
- Défauts généraux
- Découpe
- Texte
- Rapports qualité & statistiques
- Module ColorHERO : contrôle ΔE>2 et suivi temps réel LAB + ΔE avec alarme
- Unité d’imagerie : caméra 8K couleur haute fréquence (Japon), optique haute vitesse, LED haute intensité + rétroéclairage
- Unité de traitement :
- Carte acquisition image haute vitesse
- PC industriel avec 2 To stockage
- Unité de contrôle : codeur 2K, alimentation caméra & LEDs, armoire électrique
- Autres modules :
- Double moniteurs (32’’ HD + web viewer)
- Alarme lumineuse & sonore
- Climatisation industrielle
- UPS (alimentation sans coupure)
- Kit outils standard
Résumé :
Le LabelTANK-330 est une solution haut de gamme combinant rembobinage, refente et inspection 100% avec caméra 8K.
Grâce à ses guidages BST, ses servomoteurs Inovance et son logiciel Vision Print 7 (avec ColorHERO), il offre une précision extrême (0,03 mm²), un contrôle couleur ΔE, et une productivité élevée (200 m/min).
Une machine idéale pour les marchés pharma, cosmétique, vins & spiritueux, agroalimentaire.
