Gamme de solutions et d'équipements DYM
La technologie avant tout
DYM Machinery, représentée en France par MachGlobal, propose des systèmes entièrement automatiques et sans arrêt pour le changement de bobines, dédiés aux applications d’étiquettes et de bande étroite. Cela inclut notamment un dérouleur à collage bout à bout, un rembobineur à tourelle, un dérouleur de film pour pelliculage ou dorure à froid, un module d’échenillage non-
stop, et bien plus encore.
Les équipements DYM sont conçus pour renforcer l’automatisation, maximiser l’efficacité des presses à étiquettes et d’emballages souples, augmenter la productivité, réduire les déchets, et apporter une véritable valeur ajoutée aux imprimeurs.
Tous les systèmes DYM sont compatibles avec l’ensemble des presses rotatives du marché.
HAU – Dérouleur automatique à collage bout à bout
- Contrôle servo avec un taux de réussite de collage papier de 100 %
- Système de contrôle de tension stable, avec une méthode unique de couplage de tension
- Application de bande adhésive sur les deux faces (avant et arrière)
- Supports de stockage sans maintenance
- Guides-bandes indépendants sur chaque section de débobinage
- Système pratique de positionnement du matériau
- Chargement pneumatique par levage, opérable par une seule personne sans outil
SPÉCIFICATIONS TECHNIQUES – Série HAU
OPTIONS
- Système de tension secondaire
- Suivi automatique des repères de couleur
- Vitesse maximale : 250 m/min
PLAGE DE MATÉRIAUX
- Papier : de 60 à 400 g/m²
- Film plastique : >25 μm
- Matériau laminé type tube ABL/BPL
| Modèle | Laize | Ø de déroulage | Vitesse | Temps de | Méthode de | Angle de | Alignement | Puissance | Tension | Précision | Poids | Dimensions |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HAU-3 | 350 mm | Φ850 | 180 m/ | 2 sec | Collage oblique | 10° | Laser | 6kW | 380V/50Hz, | ±2% | 1500 | 2850×1100×2400 |
| HAU-4 | 450 mm | Φ850 | 180 m/ | 2 sec | Collage oblique | 10° | Laser | 6kW | 380V/50Hz, | ±2% | 1600 | 2850×1350×2400 |
| HAU-5 | 550 mm | Φ1000 | 180 m/ | 2 sec | Collage oblique | 10° | Laser | 11kW | 380V/50Hz, | ±2% | 1700 | 2850×1550×2400 |
Enrouleur Automatique à Tourelle SAC
- Équipé d’un système de déchargement
- Conception ergonomique et simple
- Fonction de rembobinage à tension conique
- Contrôle servo avec un taux de réussite de collage papier de 100 %
- Système de contrôle de tension stable avec méthode de couplage segmentée
- Connexion facile à la machine principale sans câbles
SPÉCIFICATIONS TECHNIQUES – Série SAC
OPTIONS
- Diamètre 850 mm
- Dispositif de refente
- Vitesse maximale : 250 m/min
GAMME DE MATÉRIAUX
- Papier : 60 gsm – 400 gsm
- Film plastique : > 25 μm
- Matériau laminé type tube ABL/BPL
SPÉCIFICATIONS TECHNIQUES
| Modèle | Laize max | Ø rembobin age | Vitesse max. | Précision | Méthode d’ épissure | Déchargement | Alignement | Puissance | Tension | Poids | Dimensions (L×l×H) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SAC-3 | 350 mm | 680 mm | 180 m/ | ±2 % | Épissure automatique | Déchargement | Positionnement | 5 kW | 380V / 50Hz, 3 | 1400 | 1700 × 1000 × |
| SAC-4 | 450 mm | 680 mm | 180 m/ | ±2 % | Épissure automatique | Déchargement | Positionnement | 6,8 kW | 380V / 50Hz, 3 | 1500 | 1700 × 1100 × |
| SAC-5 | 550 mm | 680 mm | 180 m/ | ±2 % | Épissure automatique | Déchargement | Positionnement | 6,8 kW | 380V / 50Hz, 3 | 1600 | 1700 × 1200 × |
Echenillage non stop NAC
- Système breveté DYM de broyage et de collecte des déchets, adapté aux papiers légers couchés difficiles et aux formes de découpe complexes
- Système de contrôle de tension haute précision assurant un échenillage sécurisé et automatique, même en cas de variation de vitesse ou d’arrêt d’urgence
- Extrudeuse intégrée pour compacter les déchets, réduire les manipulations et améliorer l’ergonomie pour l’opérateur
Collecteur automatique de matrice NAC – Spécifications techniques
| Modèle | Laize max. | Vitesse max. | Précision tension bobinage | Puissance | Dimensions | Poids |
|---|---|---|---|---|---|---|
| NAC-450 | 450 mm | 180 m/min | ±2% | 1,8kW | -- | -- |
| NAC-550 | 550 mm | 180 m/min | ±2% | 1,8kW | -- | -- |
Système de compactage des déchets – Spécifications techniques
| Modèle | Puissance | Dimensions (L×H) | Sortie | Poids |
|---|---|---|---|---|
| -- | -- | 750 mm × 450 mm |
Étiquettes adhésives & IML | 200 kg / 230 kg |
Matériaux traités : Étiquettes auto-adhésives, In-Mold Labels (IML)
Remarque : toutes les caractéristiques techniques peuvent être modifiées sans préavis.
WBU/WBC Rembobineur automatique non-stop pour film de pelliculage / dorure
- Équipé d’un algorithme performant de compensation de tension
- Une plateforme de recouvrement avec un chevauchement inférieur à 10 cm
- Utilisation simple pour une production hautement automatisée
- Arbres différentiels permettant le raccord simultané de plusieurs bobines
- Tension constante sans nécessité de réglages fréquents
- Convient aux films de pelliculage ou de dorure à froid
Spécifications techniques DYM WBU / WBC
Modèles disponibles :
- WBU-450
- WBU-550
- WBC-450
- WBC-550
Spécifications techniques :
- Largeur de bande maximale : 450 mm / 550 mm
- Diamètre de déroulage / rembobinage max : 430 mm
- Vitesse maximale : 150 m/min
- Précision de tension : ±2 %
- Méthode de raccordement : collage par recouvrement
- Contrôle de tension : pression constante automatique (WBC)
- Connexion de la matière : positionnement laser
- Connexion automatique à vitesse de pré-réglage (WBU)
- Puissance totale : 4 kW
- Tension électrique : 380V / 50Hz / 3 phases
- Poids machine :
- WBU-450 / WBC-450 : 200 kg
- WBU-550 : 250 kg
- WBC-550 : 300 kg
- Dimensions (L × l × H) :
- WBU-450 : 750 × 1100 × 700 mm
- WBU-550 : 850 × 1100 × 900 mm
- WBC-450 : 850 × 1300 × 800 mm
- WBC-550 : 850 × 1000 × 900 mm
MBU-550/850 – Dérouleur automatique industriel à collage bout à bout
La MBU-550/850 est une rembobineuse non-stop robuste et performante, spécialement conçue pour les applications industrielles les plus exigeantes.
Caractéristiques clés :
Principales caractéristiques :
- Structure renforcée garantissant performance et durabilité au niveau industriel
- Compatibilité large laize et substrats épais pour une flexibilité maximale
- Contrôle de tension stable grâce à une technologie de couplage avancée
- Positionnement laser pour un alignement précis et des réglages rapides
- Design ergonomique facilitant le déchargement des bobines et l’utilisation par les opérateurs
- La MBU-550/850 assure une production continue, efficace et fiable, permettant de réduire les arrêts et d’optimiser la productivité.
Caractéristiques Techniques
| Spécification | MBU550/850 |
|---|---|
| Largeur de bande maximale | 550 mm – 850 mm |
| Vitesse maximale de la machine | 300 m/min |
| Diamètre de déroulement max | Φ1500 mm |
| Méthode de raccordement | Collage bout à bout |
| Précision de la tension | ±2% |
| Taux de réussite du collage | 100% |
| Puissance totale | — (Non spécifiée) |
| Dimensions de la machine | 3050 mm × 2300 mm |
| Poids de la machine | 2500 kg |
| Matériaux compatibles | Papier, matériaux laminés, carton épais |

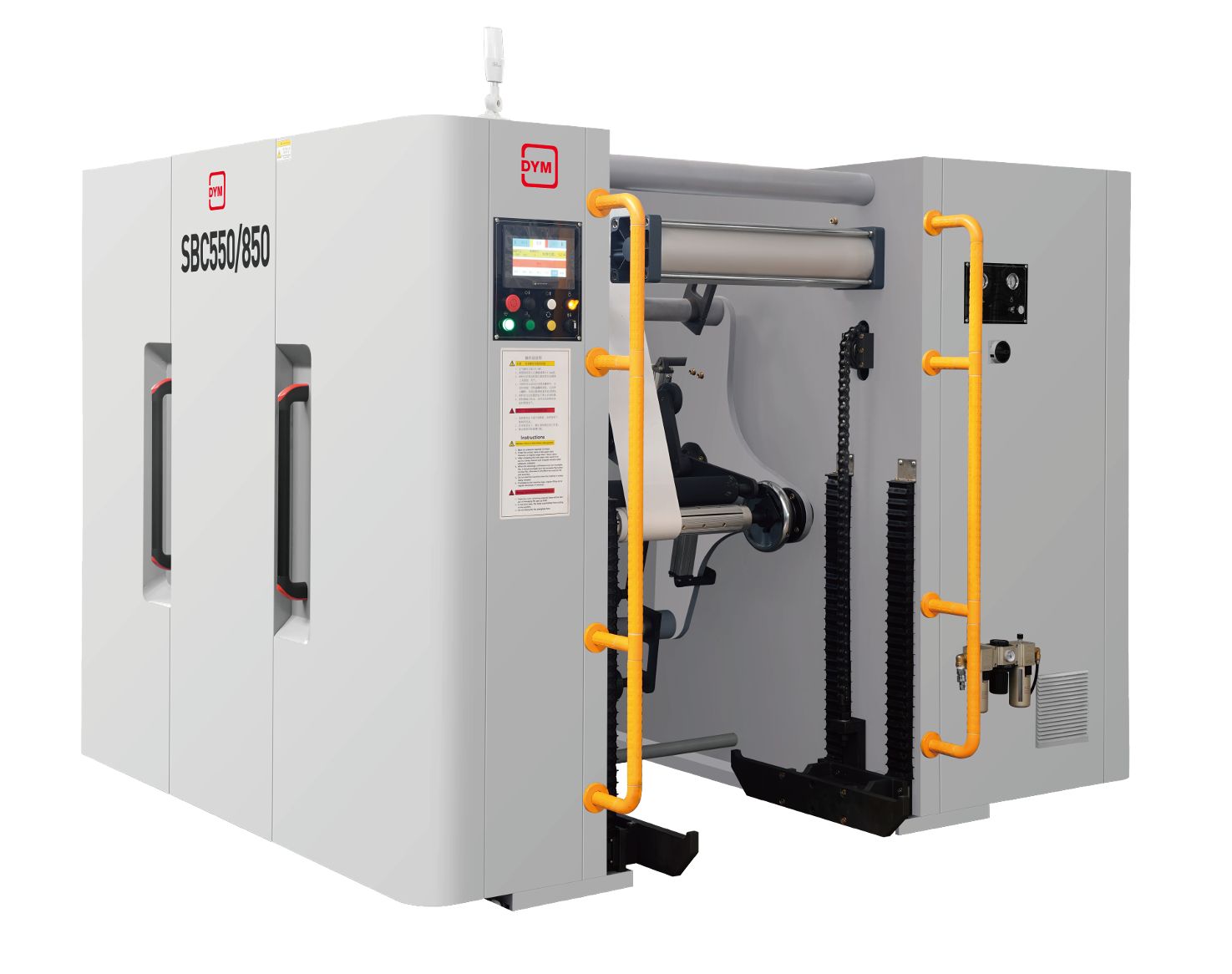

SBC-550/850
Rembobineuse forte charge non-stop
Caractéristiques Techniques
| Spécification | SBC-550/850 |
|---|---|
| Largeur de bande maximale | 550 mm – 850 mm |
| Vitesse maximale | 300 m/min |
| Diamètre max. de rembobinage | φ1500 mm |
| Méthode de raccordement | Collage bout à bout automatique |
| Précision de la tension | ±2% |
| Taux de réussite du collage | 100% |
| Puissance totale | — (Non spécifiée) |
| Dimensions de la machine | 3050 mm × 2300 mm |
| Poids de la machine | 2500 kg |
| Matériaux compatibles | Papier, matériaux laminés, carton épais |
